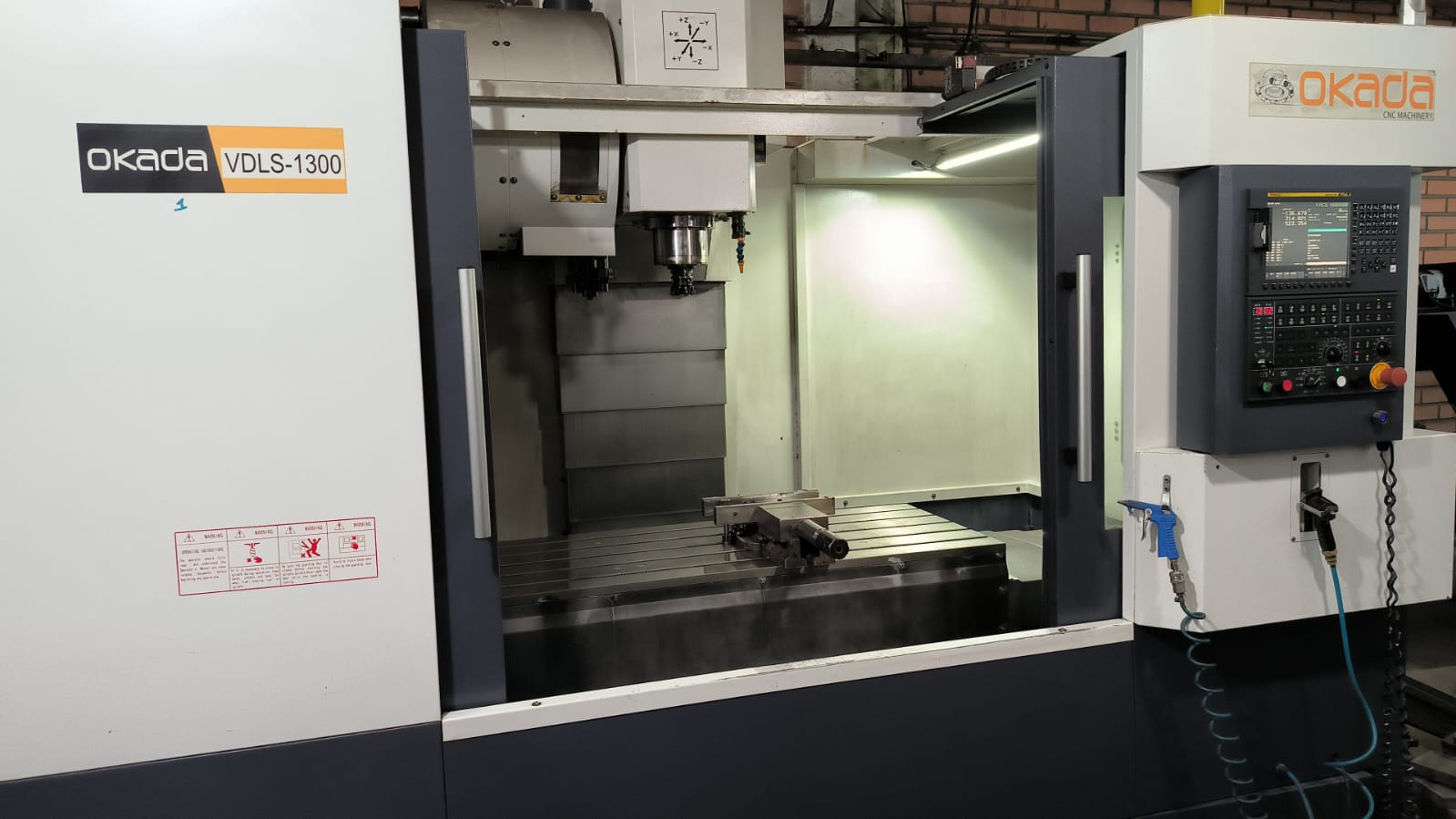

CENTRO DE USINAGEM VERTICAL - OKADA - MODELO VDLS 1300 - ANO 2021
Marca: OKADA
- R$ 410.000,00
Solicite um orçamento
Solicite um orçamento
CENTRO DE USINAGEM VERTICAL
Marca: OKADA
Modelo: VDLS 1300
Ano: 2021
Curso do Eixo X (Longitudinal): Aproximadamente 1.300 mm
Curso do Eixo Y (Transversal): Geralmente varia entre 600 mm e 700 mm
Curso do Eixo Z (Vertical): Geralmente varia entre 600 mm e 650 mm.
Dimensões da Mesa: Costuma acompanhar a capacidade do eixo X, com uma superfície útil aproximada de 1.400 mm x 600 mm, equipada com rasgos em "T" padrão para fixação de morsas, placas ou dispositivos dedicados.
2. Cabeçote Industrial (Spindle / Árvore)
Cone de Fixação: Na série VDLS dessa categoria, o padrão costuma ser o BT-40 (ou ISO-40), que equilibra perfeitamente rigidez mecânica para desbastes pesados e agilidade para acabamentos de alta rotação.
Rotação Máxima: Geralmente configurado com rotações de 8.000 RPM a 10.000 RPM (sistemas acionados por correia ou Direct Drive), atendendo bem tanto a usinagem de aços ferramenta e ferros fundidos quanto ligas de alumínio.
3. Sistema de Guias e Estrutura
Guias Lineares: O prefixo ou sufixo "L" em séries VDLS frequentemente denota o uso de guias lineares de esferas ou rolos nos eixos X, Y e Z. Essas guias proporcionam menor coeficiente de atrito, permitindo avanços rápidos elevados (G00) e respostas dinâmicas excelentes, diminuindo o tempo passivo de produção.
Estrutura: Construída em ferro fundido de alta rigidez estabilizado, projetada para absorver vibrações severas durante cortes pesados e manter a estabilidade geométrica mesmo sob variação térmica.
4. Magazine de Ferramentas (ATC)
Capacidade: Equipado tipicamente com um braço trocador automático (tipo carrossel ou braço duplo) de 24 estações.
Tempo de Troca: Trocas rápidas ferramenta-a-ferramenta (geralmente abaixo de 2,5 a 3 segundos), otimizando o ciclo de trabalho de peças complexas que exigem muitas ferramentas diferentes.
Data de disponibilidade: 19/05/2026
Principais Aplicações
Devido às dimensões de curso (1.300 mm de X), o Okada VDLS 1300 é muito requisitado para:
Ferramentaria: Confecção de bases de moldes de injeção plástica, matrizes de estampagem e blocos hidráulicos.
Usinagem de Médio Porte: Componentes estruturais para o setor agrícola, automotivo e de bens de capital.
Produção Seriada: Graças à mesa ampla, permite a montagem de múltiplos dispositivos de fixação pneumáticos ou hidráulicos para usinagem contínua.
Código: OPX022017
Data de Criação: 19/05/2026
