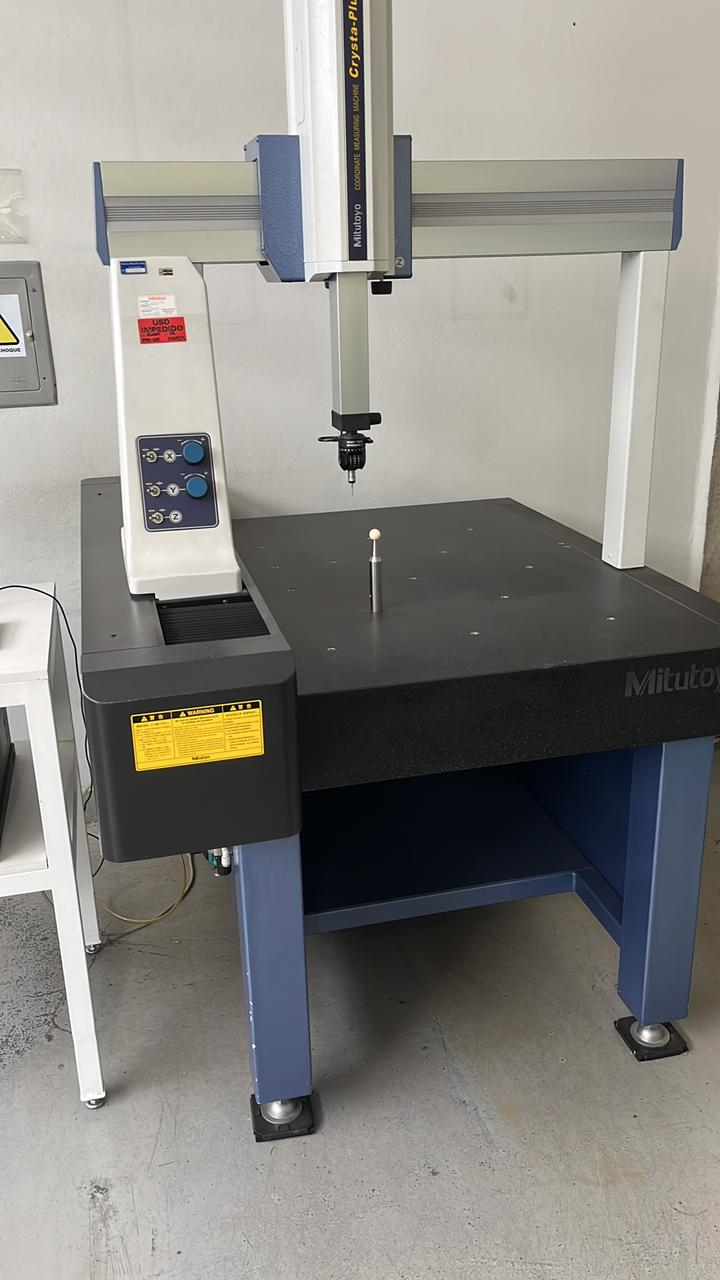

MÁQUINA DE MEDIR COORDENADAS

MÁQUINA DE MEDIR COORDENADAS
Marca: MITUTOYO

MMC manual utilizada para medir a geometria de objetos físicos com alta precisão. É adequada para medições de peças de diferentes tamanhos que exigem aplicações simples ou complexas. A máquina é projetada para ser uma alternativa inteligente e de alto desempenho a instrumentos de medição convencionais.

•    Princípio de Funcionamento: Similar a traçar coordenadas em um mapa, a MMC usa um apalpador para medir pontos em uma peça de trabalho. Seus três eixos (X, Y e Z) formam o sistema de coordenadas da máquina, e cada ponto medido é exclusivo para esse sistema.

Características Principais:

Possui guias de ar de alta precisão em todos os eixos, o que permite um movimento suave, rápido e preciso do apalpador.
Utiliza codificadores lineares de alta precisão (fabricados pela Mitutoyo) para detectar a posição dos eixos.
Alguns modelos podem incluir um sistema de compensação de temperatura que corrige as medições para uma temperatura de 20 °C, permitindo medições precisas mesmo com flutuações de temperatura entre 16 °C e 26 °C.

Especificações (exemplo de um modelo):
Faixa de medição:
Eixo X: 500 mm
Eixo Y: 700 mm
Eixo Z: 400 mm
Resolução: 0,0005 mm
Peso máximo da peça: 180 kg

Dimensões da máquina: 1122 x 1434 x 2267 mm (L x P x A)
Peso da unidade principal: 646 kg
