- Código: opx02865

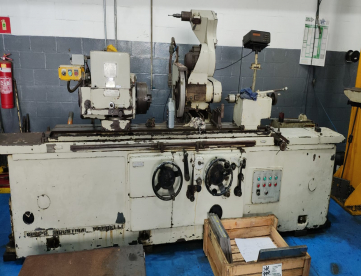

RETÍFICA CILÍNDRICA CNC UNN-2/800
Marca:
- Sob Consulta
Solicite um orçamento
Solicite um orçamento
-
UNN-2/800
Capacidade de Retificação
Comprimento máximo Retificável - 800 mm
Diâmetro máximo Retificável- 300 mm
Altura dos centros sobre a mesa- 165 mm
Peso máximo admissível entre pontas- 120 Kg
MESA (EIXO "Z")
Curso Máximo- 1100 mm
Incremento mínimo programável- 0,001 mm
Velocidade máxima- 10000mm/min
Inclinação horizontal +/- 6º
CABEÇOTE PORTA-REBOLO (EIXO "X")
Curso máximo- 200 mm
Incremento mínimo programável- 0,001 mm
Velocidade máxima- 5000mm / min
REBOLO
Diâmetro- 300 mm (opção 350 ou 400mm)
Largura - 40 mm (opção 50mm)
Furo- 76 mm (opção 127mm)
Velocidade periférica : 33 m/s (opção 45 até 60 m/s)
CABEÇOTE PORTA-PEÇAS
Cone da árvore- CM 5
Giro horizontal- 360º
Rotações programáveis: mínima/máxima- 20 / 600 RPM
CABEÇOTE CONTRA PONTA
Cone do contra ponta- CM 4
Curso- 20 mm
MOTORES
Motor do rebolo (CA)- 5,00 HP (opção 7,5 HP)
Motor do cabeçote porta-peças (CA) c/ inversor de frequência- 1,00 HP (opção 2,00 HP)
Motor da bomba de refrigeração (CA)- 0,12 HP (opção 0,5 HP)
Motor da unidade de lubrificação (CA) - 0,12 HP
Servomotor do cabeçote porta-rebolo, eixo "X" (CA) 9,3 Nm
Servomotor da mesa, eixo "Z" (CA) 9,3 Nm
GENERALIDADES
Precisão geométrica- ISO 2433
Peso líquido- 2600 Kg
Código: OPX02865
