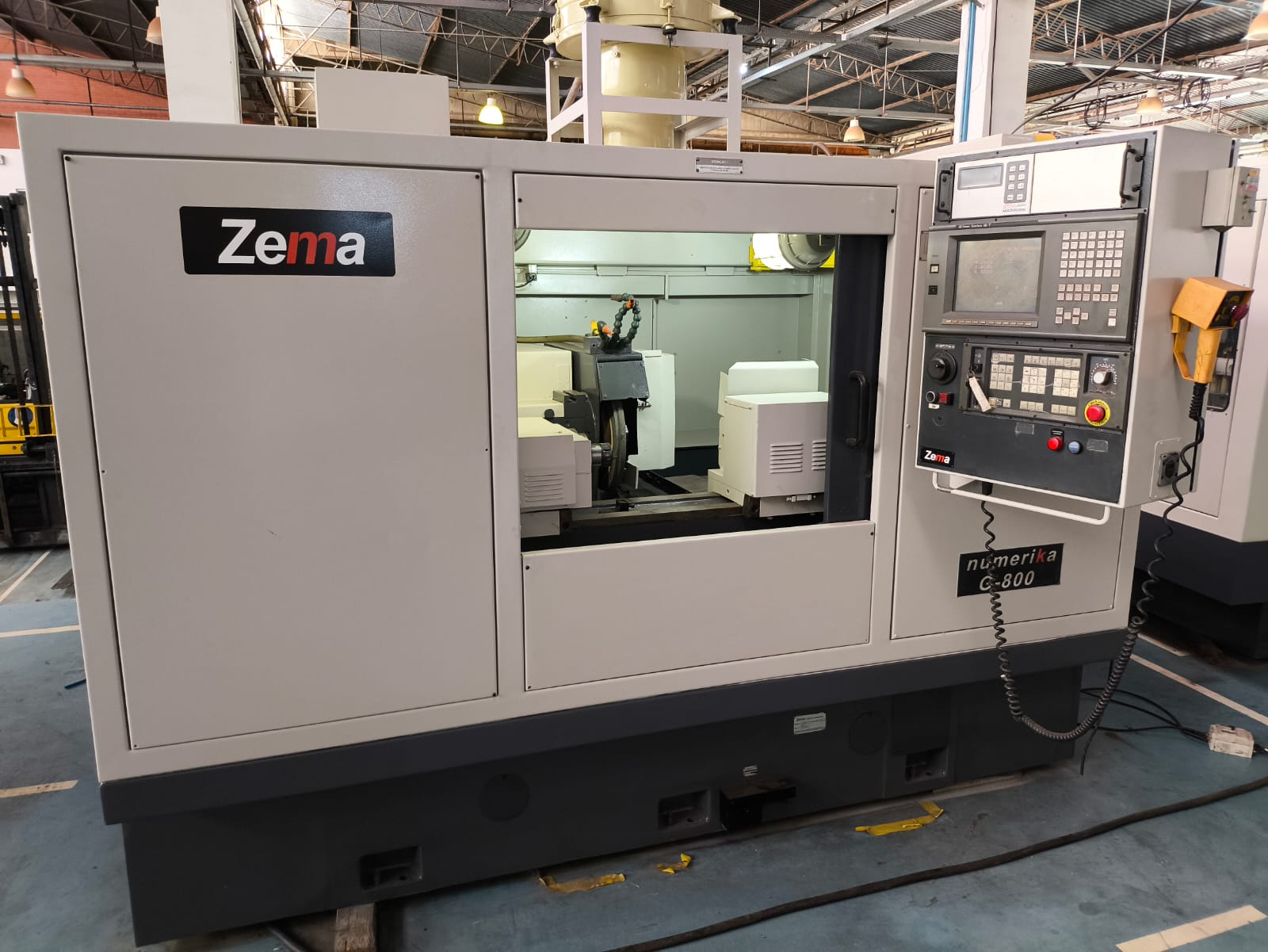

RETIFICA CILINDRICA CNC MARCA ZEMA MODELO NUMERICA G800-E CNC FANUC 18TC – 4 EIXOS COM MARPOSS E78 BALANCER

RETIFICA CILINDRICA CNC MARCA ZEMA MODELO NUMERICA G800-E CNC FANUC 18TC – 4 EIXOS COM MARPOSS E78 BALANCER

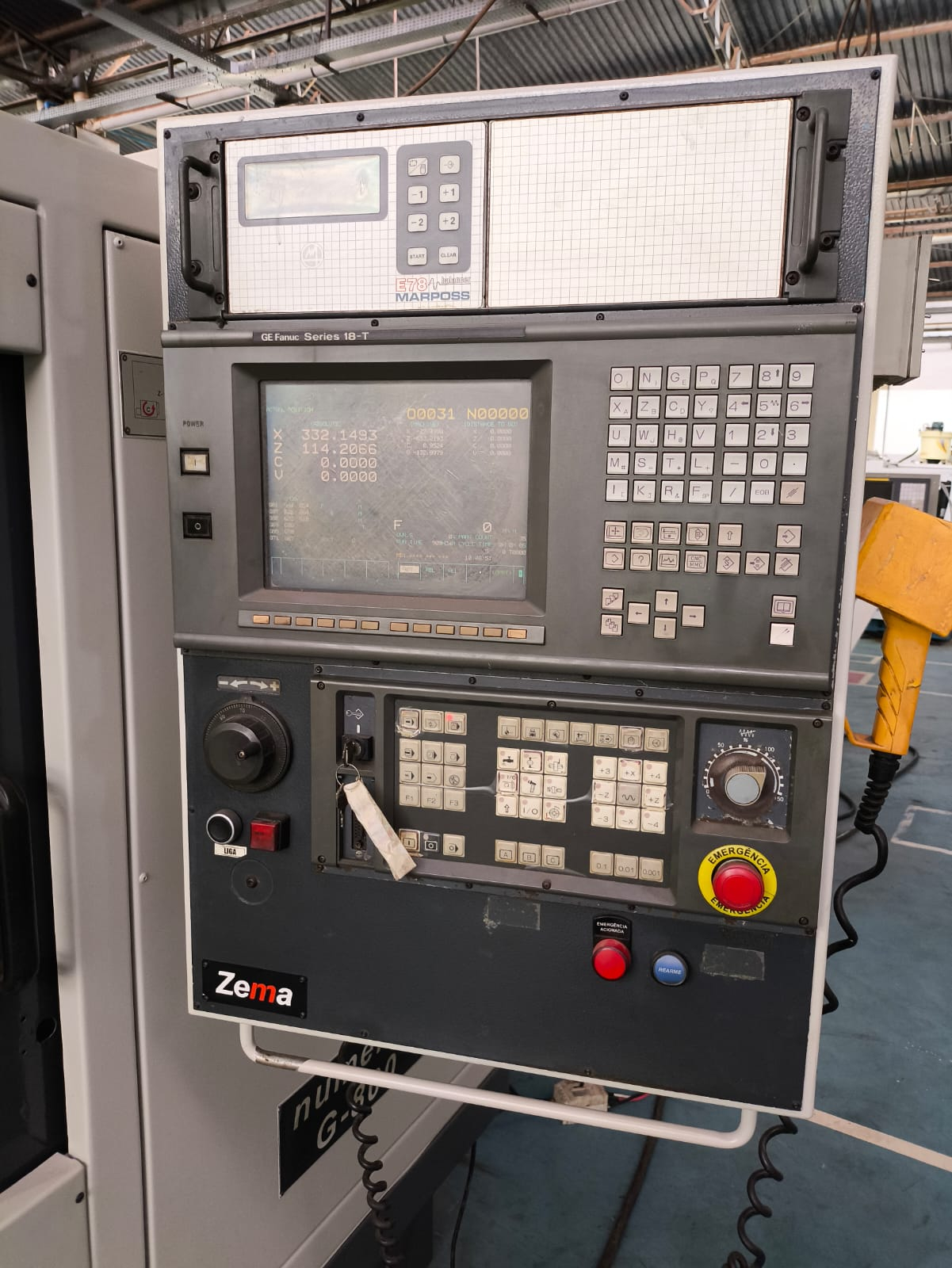

COMANDO CNC: 4 EIXOS, FANUC SERIES 18 Tc

CARACTERÍSTICAS TÉCNICAS PRINCIPAIS NUMÉRIKA G800:  DIMENSÕES PRINCIPAIS
Altura entre pontos: 140 mm
Curso Longitudinal "Z": 800 mm
Distância máxima entre pontos: 900 mm
Comprimento máximo retificável em mergulho com rebolo inclinado á 0° e dressando com dressador a rolo: 630mm
Curso máximo transversal "X": 190mm
Peso máximo entre pontos: 200kg

CARRO LONGITUDINAL "Z":
Velocidade rápida de avanço (em modo manual): 3,0 até 12000 mm/min
Velocidade de avanço programável "F": 0,01 até 12000 mm/min

CARRO PORTA REBOLO TRANSVERSAL) "X":
Velocidade rápida de avanço (em modo manua):  3,0 até 6000 mm/min
Velocidade de avanço programável: 0,01 até 6000 mm/min
Tempo de faiscamento programável: 0,1 a 99,9 seg
Retorno rápido para medição (wheel back): 100 mm
Incremento mínimo (no raio): 0,0005 mm

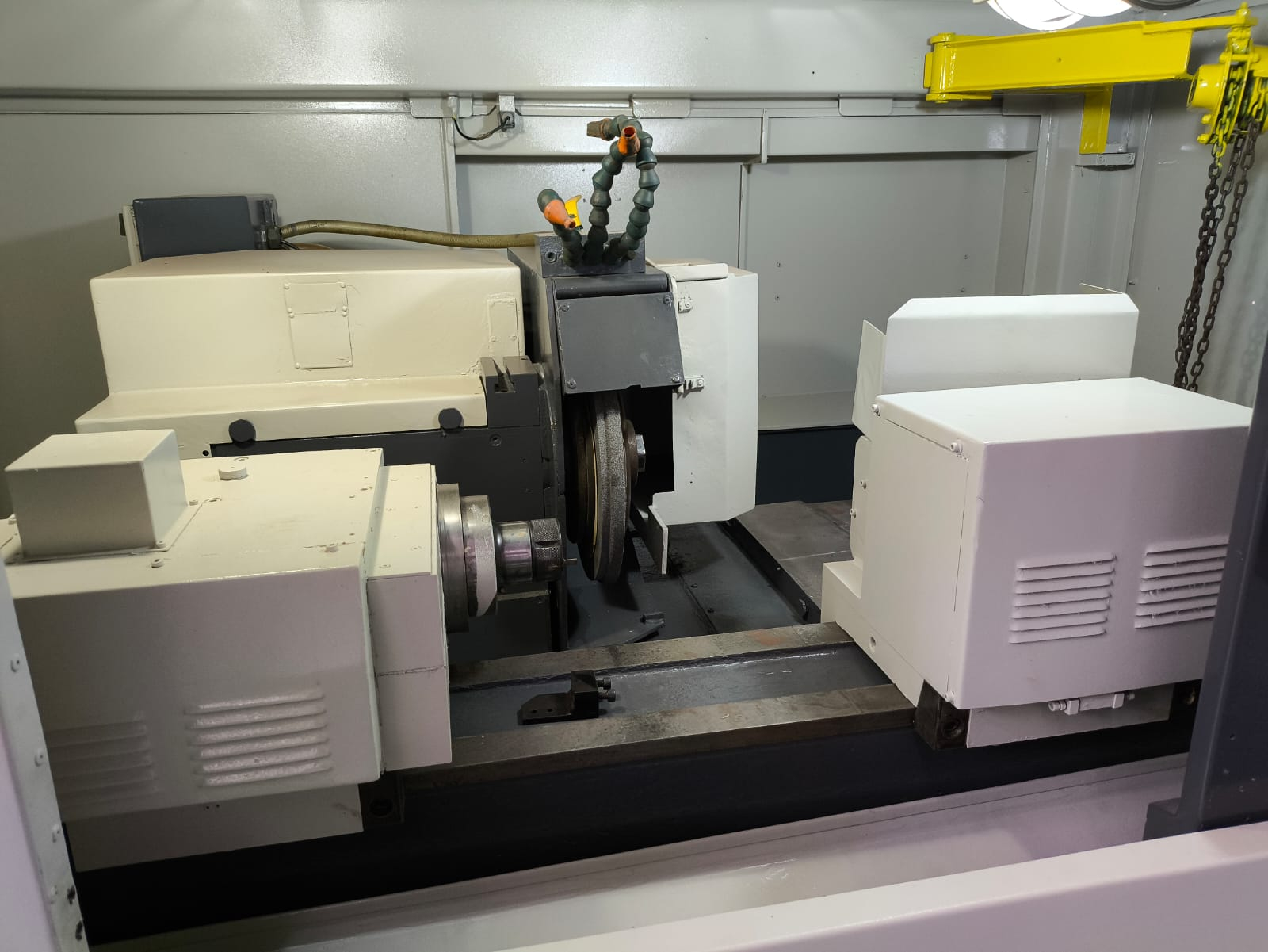

CABEÇOTE PORTA REBOLO: Rebolo montado no lado direito.
Diâmetro do rebolo: 500 mm
Largura do rebolo normal: 50 mm
Largura máxima do rebolo com rebaixo: 80 mm
Diâmetro do furo do rebolo: 203,2 mm
Motor potência especial: 10 HP
Correia para transmissão:  Poly V
Velocidade periférica do rebolo: 45 m/seg a 60 mis
Rotação respectiva: 1740 Rpm a 2255 Rpm
Máxima inclinação: 30 Graus

CABEÇOTE PORTA PEÇAS:
Altura do centro:140 mm
Máxima inclinação: 30 Graus
Rotações: 1 a 600 RPM
Cone interno do mandril Morse: 5
Cone externo do eixo árvore:  ASA B5.9 A 1,5

MESA DE TRABALHO:  Reservado para futura aplicação

CONTRA PONTO:
Cone interno Morse: 4
Carga axial: 60 Kg
Sistema Micromético para correção de cilindricidade: +/- 0,15
Resolução para cada traço do nonio: 0,0025 mm sobre o Ø
Curso de abertura do mangote: 80 mm

PRECISÃO DE TRABALHO:
Retitude sobre um comprimento de 600 mm:  2,5 Micron mm
Precisão de redondez da peça retificada diam. 60 sem apoio: 0,5 Micron mm
Cabeçote porta peça especial redondez: 0,25 Micron mm

POTÊNCIA DOS MOTORES: 27 kw
PESO DA MÁQUINA COMPLETA: 6.000 kg

ACESSORIOS:
EXAUSTOR DE NEVOA
TANQUE DE FILTRAGEM DE OLEO DE CORTE
MARPOSS E78 BALANCER
