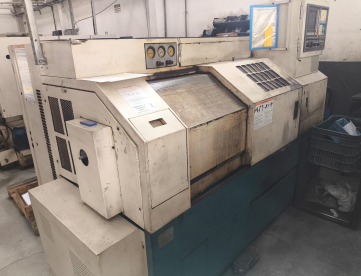

TORNO CNC CABEÇOTE MOVEL TSUGAMI MU38 - SY -ANO 2009

TORNO CNC CABEÇOTE MOVEL

MARCA TSUGAMI

MODELO MU38 -SY

ANO 2009

MAQUINA TODA REVISADA

ESTA NOS EUA

COM ENTREGA TECNICA

PREÇO 65 MIL DOLARES FOB

ENTREGA 60 DIAS

DESCRIÇÃO:
 • Nova capacidade de 1-1 / 2 "
 • Tornar as peças complexas completas
 • Ferramentas acionadas e eixo "Y"
 • Eixo Z3 no subfuso
 • Avanço de estoque quase instantâneo por meio de um sistema exclusivo de fixação de pinças.
 • (2) torres de 8 estações para corte equilibrado e remoção de material pesado.
 • Sem sistema hidráulico, para maior estabilidade térmica.
 • Design compacto, economiza espaço.
 • Design poderoso e rígido em forma de quadrado para durabilidade, estabilidade e precisão.
 • Design atraente e amigável ao operador.
 • Luz de trabalho padrão, sistema de refrigeração por inundação e unidade coletor de peças.


 EQUIPADO COM:
 ALIMENTADOR DE BARRAS

COM DIAMETRO DE 55 MM
 Acumulador de peças
 Chip Conveyor
 Bomba de alta pressão da MP Systems
 12 pés FMB Turbo 5-55 Bar Loader


 ESPECIFICAÇÕES:

 FURO DO FUSO DIA 38 MM
 Torre dupla com eixo Y
 Refrigerante através da torre e ferramenta
 Controle: Fanuc 18iTB
 Simul.  Eixo de controle: 6 (2 + 4)
 Incrementos mínimos de entrada: 0,0001 pol (diâmetro para o eixo X)
 Diâmetro do estoque: 1.500 "
 Máx.  Comprimento de usinagem: 9,8 "
 Máx.  Diâmetro de perfuração: 0,63 "em aço 1045
 Diâmetro máximo de rosqueamento: 1/2 "em aço 1045
 Altura da Sp.  Centro: 1.000 mm (39,37 ")
 Velocidade do fuso: 60 a 5.000 rpm
 Saída do motor: 11 kw (14,7 hp)
 Torque de corte: 35 nm
 Indexação do fuso: eixo C (0,01 graus)
 Número de torres: 2
 Número de planos montáveis: 8 superfícies por torre,
 3 locais de ferramenta por superfície Tempo de indexação: T1: 0,2 seg / pos.
 T2: 0,3 s / pos.
 Tempo ocioso (chip a chip): T1: 0 a 1,5 seg
 T2: 0 a 1,7 s
 Método de Indexação: Servomotor
 Máx.  Velocidade do eixo motor: Torre T2 5.400 rpm
 Fuso traseiro:
 Velocidade do fuso: 60 a 5.000 rpm
 Saída do motor: 5,5 kw (7,5 hp)
 Torque de corte: 14 n-m
 Indexação do fuso: 5 graus.  (72 div.)
 Alimentação:
 Curso: X1, X2: 3,15 "
 Z1: 9,8 "
 Z2: 5,51 "
 Y (Torre T2): 3,15 "(Y & SY)
 Z3: 11,22 "
 Traverse rápido: X1, Z1, Z2, Z3: 787 ipm
 X2: 472 ipm
 Y: 394 ipm (modelos Y e SY)
 Dimensões,
 Aprox (largura x altura x altura): 139 x 81 x 70 "
 Peso (aprox): 11.500 libras
